云南某集團公司承建眾多大型基建項目，經常需要召開高頻高效的工作會議，為提升辦公效率，現對兩個傳統會議室進行升級改造，業主希望會議室簡約、干凈、美觀；聲場分布均勻，聲音傳輸清晰、以及抗干擾性能強等等。但因該集團公司工作會議極度繁忙，給予工程時間非常短促，需要在極短時間內完成該項改造工程。
系統組建
施工圖片
工程客戶技術團隊通過對原會議室進行實地勘察，發現如在原有兩個小會議室布線基礎上進行改造需要花費大量重新布線的人工以及時間，而業主客戶對項目要求完成驗收時間迫在眉睫。經過商議，決定采用無線會議系統作為本次項目的前端部分。

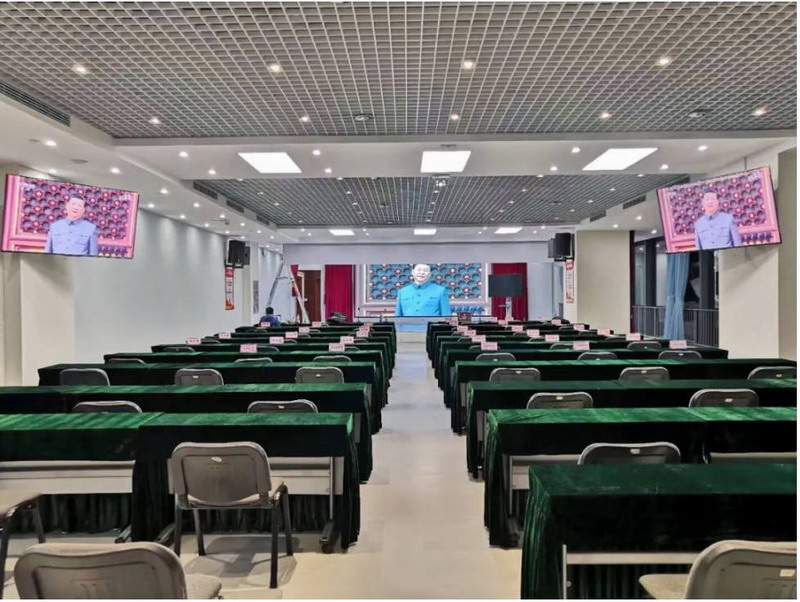

云南某集團公司會議室，
使用的力卡無線音頻系統產品，
包括：
3臺Relacart WAM-402
全自動智能無線混音器
4個UH-222
無線手持麥克風
8個 UD-1
無線會議底座
8個 CF-100
可拆卸咪桿
1個 R-14D
天線分配器
2個 R-20U
指向性板狀天線
2個 R-20A
有源信號放大器
解決方案
會議主機
Relacart WAM-402四通道真分集無線自動混音會議系統通過聲音閥門任意調節搭配內置DSP處理器能有效避免產生嘯叫；具有自動搜索頻道功能，可快速根據會議現場情況完成系統調整，使得設備調試變得更加簡單；無需布線，不會破壞任何裝修，不僅安裝靈活方便，而且還保持了整個會議廳干凈，整潔，在一定程度上也大大減少工程時間和安裝成本。
部分話筒
搭配UH-222無線手持麥克風，聲音傳輸穩定，而且UH-222的咪頭是可以根據不同的會議需求更換，應對多種用途。UD-1無線會議底座可搭配多種可拆卸咪桿，內置高通濾波器和增益調整功能，可濾除會議時產生的低頻背景噪音，提供高質量音頻確保會議可以順利進行，內置無聲輕觸開關，再也不用擔心發出的噪音影響會議進度。
安裝音頻設備
因為要升級改造成為多功能會議廳，所以需要加裝大屏顯示器和部分音頻等設備，現場干擾信號極其復雜，力卡團隊為此精心挑選了R-20U指向性板狀天線配合使用，R-20U是一個指向性板狀天線，設備方向性好、抗干擾能力強，可以實現信號全覆蓋，簡約的設計使板狀天線安裝起來整潔美觀，本次項目就把它安裝在會議使用現場的側面。
R-20U指向性板狀天線
由于從機房走到會議現場大概有30米左右，為了增加信號的穩定性，減少外來電子產品信號干擾，在R-20U前置加用了R-20A有源信號放大器，以補償饋線射頻信號衰減，實現該會議室各方位的射頻信號覆蓋，確保信號使用穩定流暢，有效提升會議質量，滿足各種會議使用需求。
施工驗收
本次案例從土木施工到音視頻最后安裝完成使用歷經大概一個月左右時間，音頻系統安裝得如此快，很大一部分功勞是來自于力卡的無線安裝，相對于傳統的有線安裝，無線系統具有靈活性強、安裝周期短、性價比高、維護費用低，對頻操作便捷、擴容能力強等優點，并且整體安裝達到了高標準的音頻會議系統的要求；28年力卡匠心智造，更多的系統集成方案可提供給用戶選擇。
|
